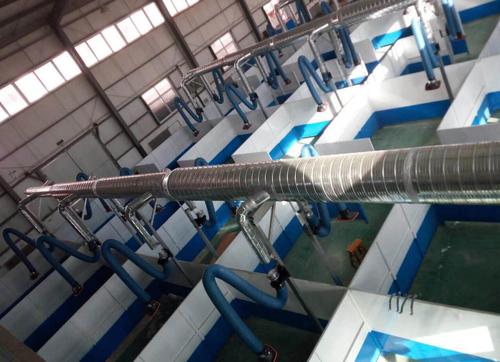

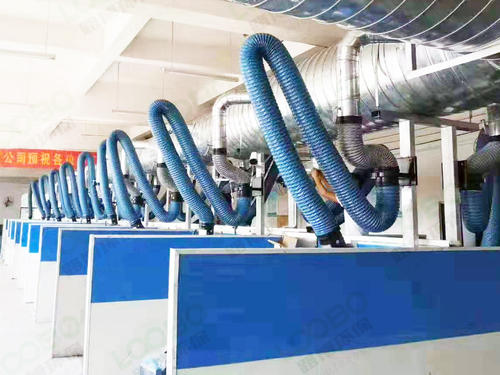

佳信焊接机电技术公司带你了解焊烟滤筒除尘器,大型车间焊接烟尘净化设备

使用先进的脉冲反吹除尘装置，现场大型焊接除尘设备，除尘效果显著，可根据自身运行阻力控制脉冲喷射时间和周期，节约能源。采用预除尘机制，克服了尘埃直接冲刷易磨损的缺点，同时在入口处可大幅度提高粉尘浓度。对于影响主要性能的关键的关键部件(如脉冲阀)，易损件膜片的使用寿命超过100万次。采用分排喷射清灰技术，一个脉冲阀可以同时喷射一个脉冲阀(每个滤筒最多12个)，可以大大减少脉冲阀的数量。本实用新型采用可编程控制器自动控制的三种状态清灰机构，可定期或手动控制。不同数量和行业的滤筒可以根据安装空间的需要任意组合。相对较小的单位过滤面积，可节约大量的空间资源，间接地降低一次性投资成本。

含尘量较大的颗粒(直径为100μm)首先从除尘器下部的进气口进入除尘器内，较小的颗粒(直径0.1~50微米)被吸附在空气处理室的滤筒表面。通过滤筒的净化空气通过排气室排出。当设备运阻力达到一定程度后，脉冲控制器触发电磁阀打开，压缩空气(P=0.5~0.6兆帕)通过吹管吹入滤筒内部，使灰尘颗粒在瞬时高压气流的作用下脱落，从而降低过滤阻力，完成除尘过程。

由于滤筒表面尘埃的定期清除，使设备运行阻力相对稳定，是保证除尘系统正常运行的重要环节。沉淀、除灰后的灰斗由排灰阀自动排出或集中到灰桶中，定期人工排出。本机为干法除尘设备，适用于收集细干非纤维粉尘。过滤器由纺织品或非纺织毡制成，含尘气体由纤维织物过滤。随着含尘气体进入滤筒除尘器，由于较大颗粒较大的尘埃落到灰斗中，受重力影响较大。含有细小灰尘的气体通过滤料时，灰尘会被堵塞，从而净化气体。

滤筒除尘器的除尘原理。

含尘气体由进气口进入集尘器箱体，由于滤筒的各种作用，被阻隔在滤筒外壁。净化后的气体通过滤筒从箱体出风口排出。随使用时间的延长，滤筒表面吸附的尘埃逐渐增加，滤筒透气性能降低，除尘阻力增大。为了保证吸尘器的阻力控制在一定范围内，脉冲控制器发出信号，逐渐打开脉冲电磁阀，将气缸内的压缩空气从喷嘴的各个喷嘴喷出，过滤筒内的气体瞬间膨胀，过滤袋外壁的灰尘掉落，进入灰斗。

滤筒除尘器的工艺结构。

滤筒除尘器的结构主要由上箱、中箱、下箱(灰斗)、除尘系统和除尘机构组成。除正确选择滤袋材料外，袋式除尘器的性能还决定着滤筒除尘器的性能。

滤筒除尘器采用垂直滤筒结构，便于灰尘吸附和除尘；而且由于除尘时滤料抖动小，滤筒寿命比滤袋长，维护成本低。采用国际先进的离线三状态(过滤、除尘、静止)除尘方法，避免了除尘时的再吸附现象，使除尘完全可靠。采用预除尘机制，克服了粉尘直接冲刷易磨损的缺点，同时在入口处可大幅度提高粉尘浓度。对于影响主要性能的关键的关键部件(如脉冲阀)，易损件膜片的使用寿命超过100万次。采用分排喷射清灰技术，一个脉冲阀可以同时喷射一个脉冲阀，可以大大减少脉冲阀的数量。本实用新型采用PLC自动控制的三状态清灰机构，可选择定时或手动控制。单元滤网所占空间很小，可以为用户节约大量空间资源，间接降低一次性投资成本。滤筒寿命可达1~3年，大幅减少吸尘器更换元件的次数，维护简单，大幅降低用户使用中的维护成本。

脉冲滤筒除尘器应用广泛。用于固定过滤袋的多孔板(花板)位于集尘箱的上部。每排滤袋上方有一根吹风机，吹风机对着每个滤袋的中心开一个压气喷射孔(嘴)。吹风机的另一端与由脉冲阀和控制阀组成的脉冲控制系统和压缩空气储气罐相连，脉冲吹风机根据规定的时间或阻力值按自动控制程序进行除尘。滤袋一般采用外滤式，内含骨架作支撑，灰尘被捕集，沉降在布袋的外表面。除尘瞬间，高速喷射气流通过过滤袋时，可诱导数倍于喷射气量的空气一起吹入过滤袋，形成空气波，使过滤袋从上到下迅速膨胀，产生强烈的除尘效果。脉冲周期可以调整，一般1分钟到几分钟。

脉动过滤式除尘器处理效率高达99.7%-99.9%，过滤面积可提高约2.5~3倍，大大降低了有害物质的排放。该公司的空气净化指标达到国际先进水平，彻底改变了除尘器不达标的落后状况。滤筒式除尘器没有滤料磨损，本体上没有活动部件，可以长期使用，无需维护(即使更换滤筒也很方便)，避免了旧除尘器不断更换滤袋的麻烦，省钱省时省力。滤筒除尘器的体积和重量远小于同规格的旧除尘器，节约了土建空间和负荷，节约了基础设施的显著投资。滤筒式除尘器阻力小，压缩空气消耗少，不需维护。相对于各类老式除尘器，其节电%以上，任何自动焊接设备生产厂家都不能它所带来的显著经济效益。

脉冲滤筒除尘器元件的材料、除尘元件是滤筒除尘器的核心部件，是保证设备除尘的部件之一。常见的除尘滤芯有纸质、聚酯、覆膜、褶皱等。滤芯由滤布(针刺毡、纺布、麻布、水刺毡)和纸质滤芯制成。两端由金属和塑料制成，连接部分由橡胶垫和不锈钢网保护。滤筒式除尘器滤芯的主要作用是固定在除尘器内，防止风扇吸入空气中的尘埃，从而净化尘埃气体。因此滤芯与粉尘气体直接接触，关系到净化效果。因此，除尘器滤芯应根据粉尘特性选择合适的过滤材料。耐热、耐蚀、耐磨、耐湿、抗静电、防火等。选择合成性高强度涤纶长纤维无纺布材料，纤维光滑，交叉纤维，开孔小，分布均匀，过滤性能好。由于采用涤纶长纤维滤料，滤筒不但具有良好的耐酸碱性，而且过滤效率高，运行阻力小。与传统滤料相比，它具有无可比拟的耐磨性、高强度和耐破性，脉冲反吹等方法更容易除尘，可以在不损坏滤料的情况下用水反复清洗，延长使用寿命。坚韧耐用的聚酯过滤材料与防腐钢网支撑结构相结合。新的开式折叠设计增加了有效的过滤面积，使得空气流动不受阻碍。
